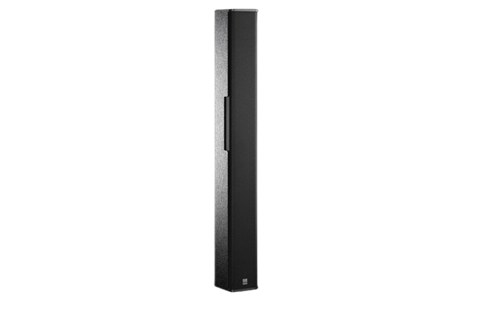

PIA M
智能阵列扬声器2.0
凭借突破性的PIA M，我们在产品组合中添加了一个新的智能阵列扬声器。在开发过程中，我们决定彻底重新思考在声学要求高的环境中需要什么，以及我们的解决方案可能是什么样子，而不考虑以前做过什么。我们想出了一些非常有趣的主意。
适合各种应用需求……
我们的工程师们想出了一个真正的多用途扬声器。PIA M旨在无缝集成到高要求的体系结构中。设计简单，不引人注目，但非常美丽。作为K&F家族的一员，不用说音质一定很棒。这是三分频设计，被动分频器仅需要我们的K&F系统放大器（PLM、D和IPX系列）的一个通道驱动，并且有许多用于安装和租赁应用的智能安装解决方案。
低频部分可在“低音反射模式”和“心形模式”之间切换。外形虽然纤细，但是为了保证能够提供优良的声音品质PIA M采用了三分频无源设计,4只4英寸低音单元可用作低音反射或者心形指向模式使用，2只4英寸中音单元位于心形腔中，4只0.7英寸高音压缩驱动单元位于一个设计独特的自适应J型可调高音阵列上，这样就有可能在整个观众区中获得均匀的覆盖，而不会在安装位置或高度上产生任何妥协。使用PIA M，几乎可以为所有应用场合提供很好的解决方案。智能设计使其适用于要求苛刻的建筑或高端现场演出。K&F PIA M–每个音频工程师的优良工具。
概述：
3分频无源大功率柱式扬声器
具有自适应J形的可调高音扬声器阵列（正在申请专利）
投射距离达25米，从1米起均匀覆盖
水平覆盖角度（h x v）100°x垂直覆盖角度（可调）5°-25°
低音反射模式可提供高达85 Hz的低频下限
心形模式，可提供>10 dB的向后衰减
最大声压级132 dB SPL
简洁优雅的设计

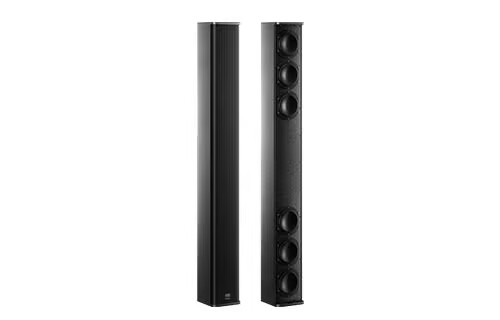

K&F PIA LFX高性能低频阵列
K&F PIA LFX是一款适用于流动和安装应用的高性能低频阵列,其设计非常注重简洁而高品质 的外观。尺寸与PIA M的尺寸相同，因此可以共用支架等附件。
PIA LFX可直接安装在任何M20底板或带有M20螺纹的超低频扬声器上。现在可以使用连接器将PIA M安装在其上，形成一条高度略超过2.40米的纤细优雅的阵列。侧面的插图显示了组合的打开和关闭。
PIA LFX配备了六个4’’高性能低音单元，分为两个单独的箱体，以实现最大的低频性能，这种设计使PIA LFX 的低频下限扩展到略高于50Hz，同时保持PIA M最大声压级132 dB，这意味着许多应用场景不需要额外的超低频扬声器也可以达到理想的效果。
应用场合
|
设计 |
无源3路系统，1路有源均衡 |
|
系统搭配 |
K&F PLM+ 系列, K&F D系列, K&F IPX系列 |
|
频率响应±10 dB |
76 Hz–23 kHz 低音反射FR模式 85Hz–23 kHz 低音反射LCut模式 112 Hz–23 kHz心形FR模式 130Hz–22 kHz心形LCut模式 |
|
频率响应±3 dB |
97 Hz–22 kHz 低音反射FR模式 125 Hz–22 kHz 低音反射 LCut模式 172 Hz–22 kHz心形FR模式 184 Hz–22 kHz心形LCut模式 |
|
标称覆盖角（H x V） |
100°x 5°-25°（不对称，可调） |
|
标称功率 |
150W |
|
节目功率 |
325W |
|
峰值功率 |
650W |
|
最大声压级（最大 10%THD时的峰值） |
132 dB声压级 |
|
标称阻抗 |
8Ω |
|
扬声器/通道 |
每通道3个 |
|
单元 |
4 x 0.75’’垂直可调的压缩驱动器 心形室中的2 x 4’’中频驱动器 可调低音反射/心形 4 x 4’’低频驱动器 |
|
连接 |
SpeakON NL4（1+/1-）/Phoenix连接器 |
|
附件 |
桦木多层板，具有RAL 9005（黑色）或RAL 9010（白色）的高耐磨饰面，底座和盖子上有2个M8螺纹插件，用于连接三脚架适配器、电视插口或壁挂式嵌入式安装支架，背面有4个M8螺纹插件，用于安装卡箍适配器、后嵌入式speakON和Phoenix连接器，不透明钢格栅，带有黑色隔音泡沫，可调高音扬声器阵列，可切换低音反射或心形调谐 |
|
尺寸（宽x高x深） |
124 x 1190 x 144 mm |
|
重量 |
11.8千克 |
|
颜色 |
RAL 9005（黑色） RAL 9010（白色） RAL特殊颜色 |
|
选配 |
'100 V'50/100/150 VA环形变压器 墙壁挂架 |
设计
单向主动均衡
配套使用设备
K&F PLM+系列,K&F D-系列,K&F IPX
1200 和 IPX 2400
频率响应±10 dB
52Hz-240 Hz
频率响应±3 dB
65 Hz-160 Hz
标称功率
100W
节目功率
200W
标称阻抗
8Ω
扬声器/通道
3 每通道
驱动器
6*4’’低频反射驱动器
接口
speakON NL4(1+/1-)//Phoenix连接器
箱体
RAL 9005（ 黑色）或RAL 9010（白色）具有高耐磨表面的桦木箱体，底座和盖子上有2个M10螺纹插口，用于连接三脚架适配器，墙壁安装的TV接头或嵌入式安装支架，背面的4个M10螺纹插口，用于安装夹具适配器，后部嵌入式speakON和Phoenix连接器，带黑色声学泡沫的不透明钢格架。
尺寸（宽x高x深）
139 x 1196 x 168 mm
颜色
RAL 9005（黑色）
RAL 9010（白色）
RAL定制颜色
K&F PIA M 配件
K&F PIA M 壁挂式
您可以使用壁挂支架将扬声器垂直安装到墙上。包括特殊的顶板和底板，取代相应的 PIA M 标准组件，可实现 180° 的无缝旋转。
K&F PIA M 桁架适配器套件
允许将 PIA M 扬声器垂直安装到直径为 48 mm – 51 mm （1.9“ –2”） 的桁架或管道上。
K&F PIA M 立式套筒 M10 x 30（包括安装材料）
允许将 PIA M 安装到扬声器支架上。
K&F PIA M M10×35 吊环螺栓
用于悬挂 PIA M 并用作安全孔眼。颜色：银色
K&F PIA M 电视插口（45 mm /
1/<>“;包括安装材料）
允许将扬声器安装到接受电视插口的合适配件上（例如，K&F TV-插口夹）。颜色：银
K&F PIA M TV-插口夹
适用于直径在 30 mm – 50 mm （1.18“ – 1.97”） 之间的管道;50公斤负载（最大）。与K&F
45毫米电视插口结合使用，用于悬挂。
包括：2 x 顶部/底座位置，用于壁挂式使用;2 x 带钥匙孔的紧固支架;2 x
M10×50 埋头螺钉
不适合天花板安装或水平使用！颜色：黑色，白色;RAL 应要求提供
包括：2 x 半耦合器，包括M12弹簧垫圈、垫圈、螺母和翼形螺母;2 x 垫片
包括： 1 x 立袖壮举。M10×30螺纹;1 x Locktix® 垫圈，包括橡胶定心盘（未显示）
颜色： 黑色
请记住！悬挂 PIA 扬声器需要两个 M10×35 吊环螺栓;这是因为出于安全考虑，您需要将扬声器固定在第二个吊环螺栓上。
色 包括：1 x 电视插口壮举。M10×45螺纹;1 x Locktix® 垫圈，包括定心 O 形圈（未显示）
请记住！要将 PIA 扬声器安装到电视插口上，您还需要一个额外的 M10×35 吊环螺栓，用于将扬声器固定到其上。
颜色： 黑色
